Aibot X6 - mapovanie a geopriestorové aplikácie |
|
 |
| |
|
|
Aibot X6 je revolučným riešením v oblasti geo-mapovania. Vďaka presnému riadeniu spúšťania fotoaparátu a ovládania pohybu, smeru a polohy senzoru, môže Aibot X6 mapovať oblasť reinterpretáciou tradičného fotografovania - fotogrametrie. Môžu byť vytvárané 3D modely a ortofotomapy najvyššej kvality. Nižšie vám ukážeme postup mapovania v 6 krokoch. |
| |
|
|

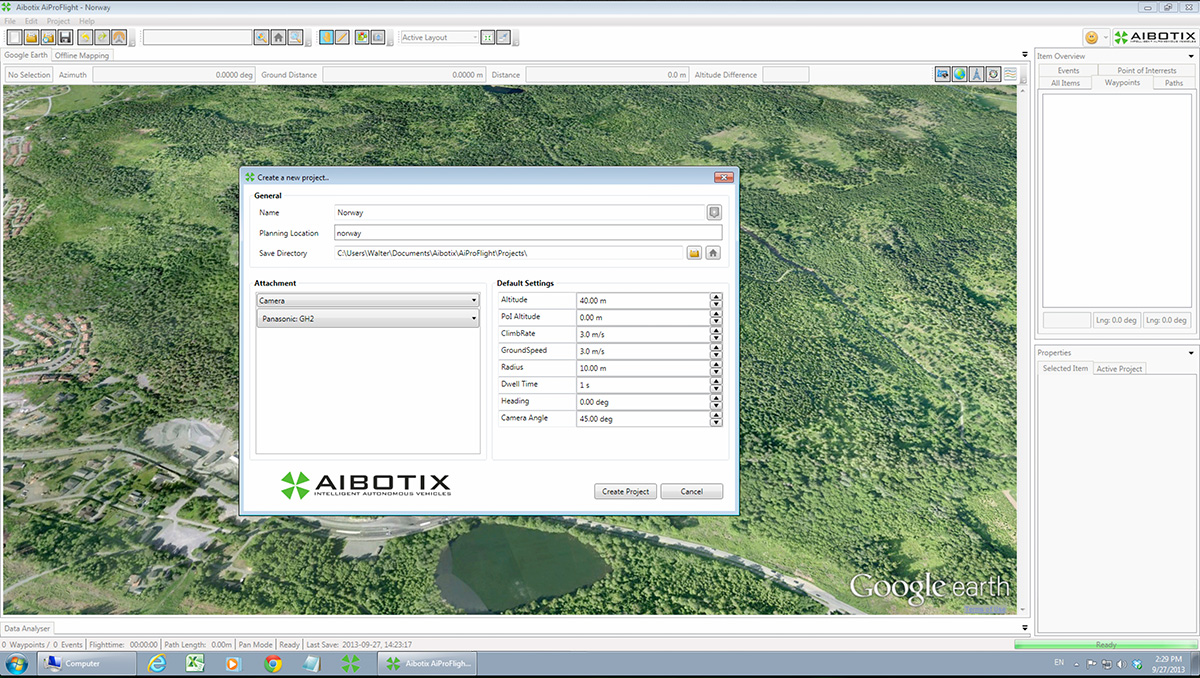

Krok 1 - Príprava
V prípravnej fáze sú definované požiadavky. Dosiahnuté rozlíšenie je 1 mm až 4 mm na pixel. V okamihu možno naplánovať parametre, ako je nadmorská výška, rýchlosti letu, presah a vzdialenosť medzi vypúšťacou polohou, podľa plánovacieho softvéru AiProFlight od Aibotix. |
| |
|
|

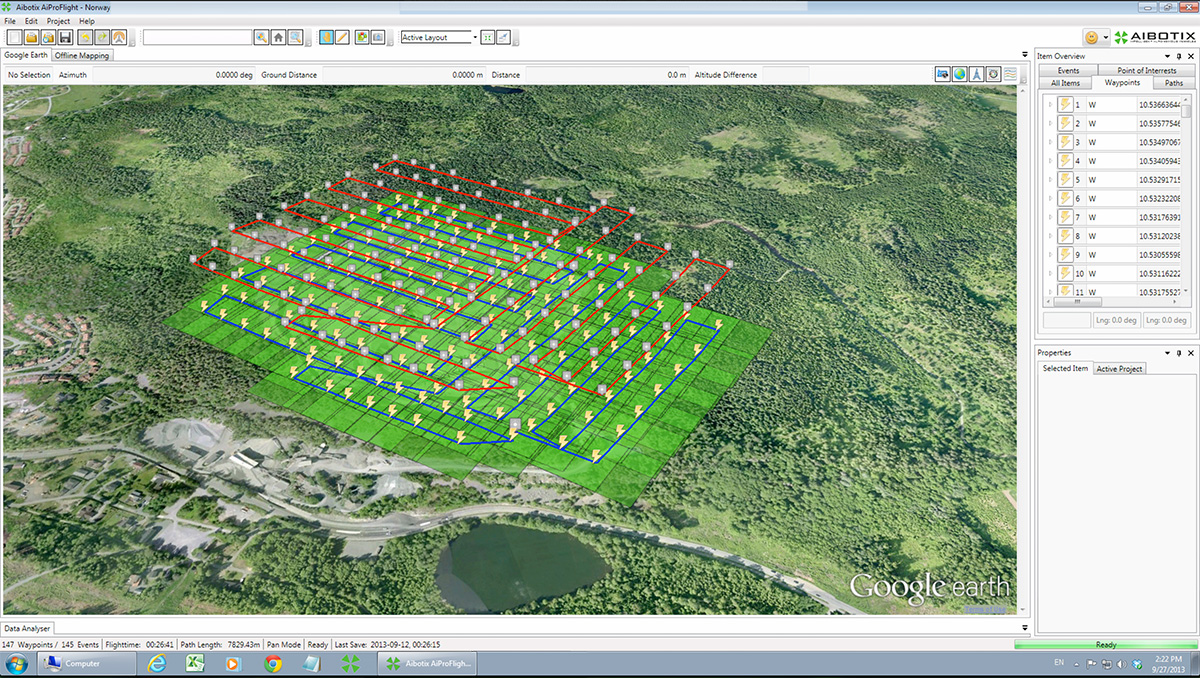

Krok 2 - Plánovanie letu
Teraz je vytvorený letový plán na zber dát. Plánovanie letu sa vykonáva pomocou softvéru AiProFlight od Aibotix. Smer letu, rozlíšenie, rozsah, trasa a stereo prekryt sa zadávajú a zobrazujú v softvéri. Letový plán bude vytvorený a uložený pomocou myši. Pri každom waypointe možno zadať pracovné príkazy ako je pozícia kamery, alebo doba zdržania. |
| |
|
|
Krok 3 - Vlícovacie body
Odporúčame nastaviť kontrolné body na každý hektár pre dosiahnutie vysokej presnosti georeferencovania. Referenčné body sa nastavujú ručne pred odletom. To je nutné iba v prípade, ak je potrebná transformácia merania do súradnicového systému (karteziánsky súradnicový systém). |
| |
|
|

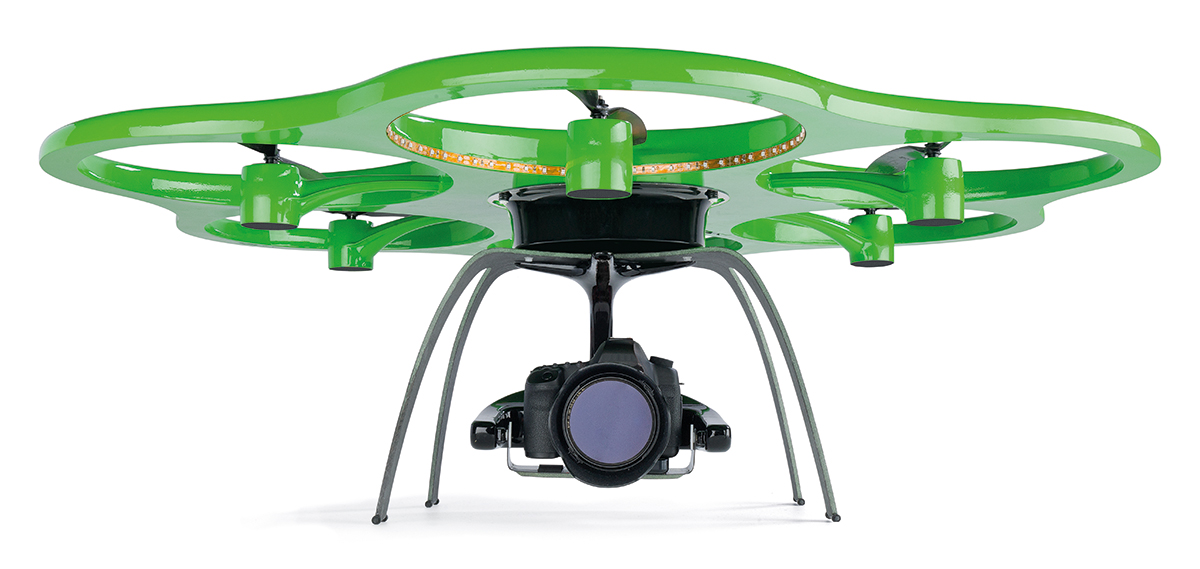

Krok 4 - Letové operácie
Akonáhle je plán letu nahratý do Aibot X6, zber dát je vykonávaný 100% automaticky. Vzhľadom k povrchu sú normálne letové záznamy vykonávané kolmo na zem (nadir). Unikátny panoramatický držiak kamery na Aibot X6 je tým, čo zaisťuje let v lome tak, že pod uhlom až do 45 stupňov (šikmo) generuje inak nedosiahnuteľné podrobnejšie rozlíšenie bočných stien záberu. |
| |
|
|

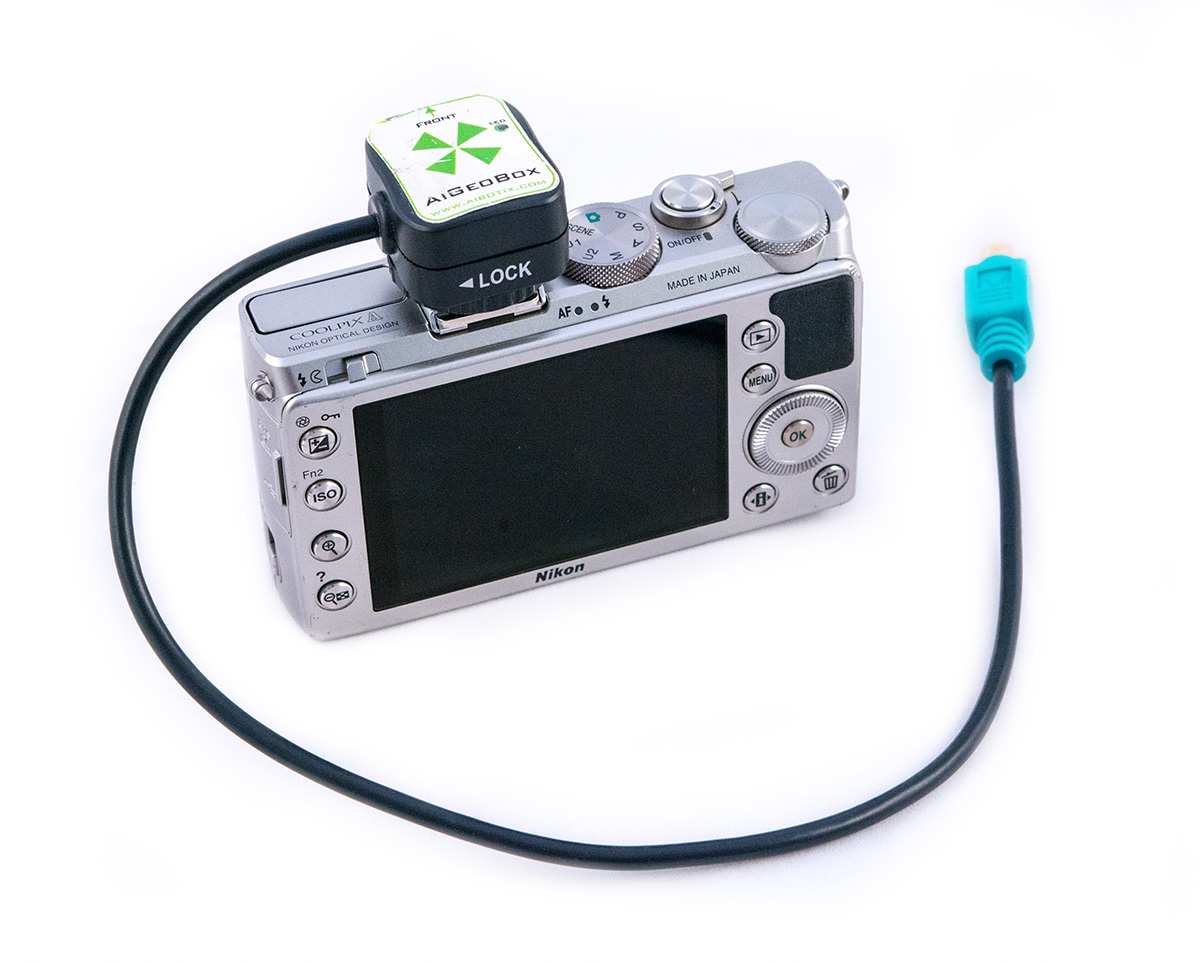

Krok 5 - Georeferencovanie snímok
Geobox synchronizuje kameru a systém GPS na Aibot a ukladá vypúšťací bod, aktuálne GPS súradnice priamo do EXIF informácie fotografie. To umožňuje spracovanie georeferenčných údajov v rôznych GIS systémoch. |
| |
|
|
Krok 6 - Ortofoto a 3D model
Vytvorenie obrazového 3D modelu s programovým vybavením ako napríklad Agisoft Enso, alebo s využitím georeferencovaných snímok a vytvorením textúry pre ortofotomapu, alebo 3D model. Drahá kalibrácia kamery nie je nutná. Použitý softvér poskytuje schopnosť vykonávať doplnkové kalibrácie pomocou skúmania parametrov kamery v pracovnom postupe.
|
| |
|
