Koľajové rozchodky

Určovanie rozchodu a prevýšenia koľajníc


Koľajové rozchodky

Špeciálne a veľmi presné meradlá na okamžité určovanie rozchodu a prevýšenia všetkých typov železničných koľajníc.


Rozchodky sú špeciálne meradlá na určovanie parametrov koľají. Rozchod sa odčíta na indexi, ktorý je umiestnený na pohyblivej časti, ktorú pružina pritláča k vnútornej strane koľajnice. Meria sa 14mm pod temenom koľajnice. Prevýšenie koľajníc sa meria pomocou sklonomera, ktorý tvorí veľmi presná libela a jemný prevodový a odčítací mechanizmus. Sklonomer sa vyrába v otvorenej alebo uzatvorenej verzii. Rozchodky sa vyrábajú pre rôzne rozchody. Dodávajú sa aj v skladacej verzii, ktorá je vhodná na prepravu autom. Ďalšie typy rozchodiek sú určené špeciálne pre výhybky.

Najčastejšie dodávané typy rozchodiek



Meranie rozchodu koľajníc

Meranie rozchodu koľajníc

36501 Rozchodka na meranie rozchodu koľajníc SW 59

Meranie rozchodu a prevýšenia koľajníc

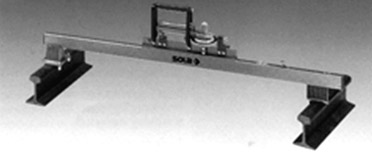

36521  Rozchodka na meranie rozchodu a sklonu koľajníc GW 80
36524  Rozchodka na meranie rozchodu a sklonu koľajníc GW 82

Meranie rozchodu a prevýšenia koľajníc  a výhybiek

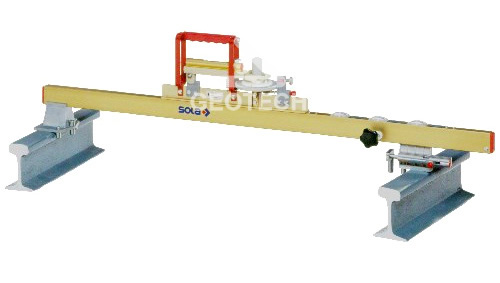

36523  Rozchodka na výhybky SW 9140

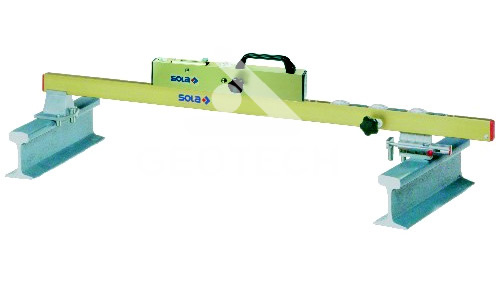

36526  Rozchodka na výhybky SW 9182


Vlastnosti

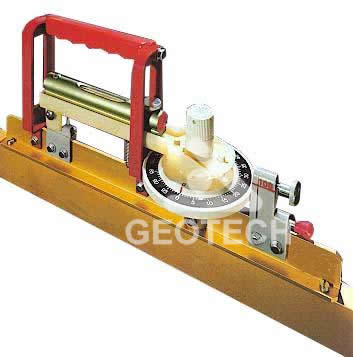

Meranie sklonu - presná libela

Meranie sklonu - presná libela

Presná libela s prevodovým mechanizmom s odčítaním sklonu priamo v mm.

Meranie rozchodu - index

Meranie rozchodu - index

Meracie koliesko na meranie vzdialenosti s vodiacou lištou na koľajnicu. Kolieska sa vyrábajú v rôznych kategóriách presnosti. Najpresnejšie boli použité aj na merania na rýchlostnej francúzskej železnici TGV.

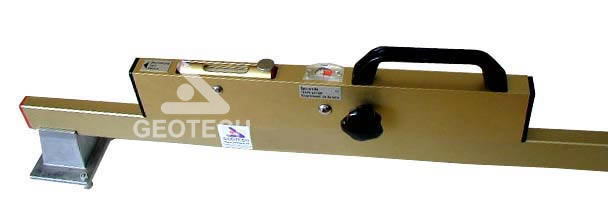

Otvorená alebo uzatvorená konštrukcia

Otvorená alebo uzatvorená konštrukcia

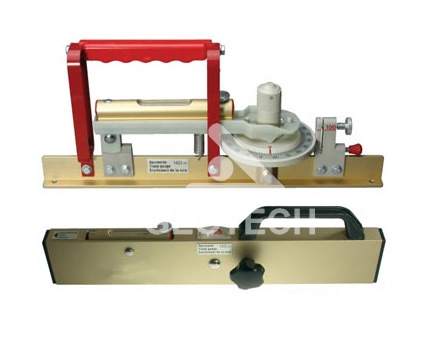

Rozchodky sa vyrábajú v otvorenej alebo uzatvorenej konštrukcii. Porovnajte obe konštrukcie.

Variabilný rozchod

Variabilný rozchod

Rozchodky sa vyrábajú pre štandardný rozchod 1495 mm, ale aj pre iný rozchod, napr.1000 mm.
