Kanálový laser Leica PIPER 100 / 200

Najmenší kanálový laser na svete

E-shop

Leica PIPER

Využijete ho všade tam, kde potrebujete klásť gravitačné potrubia a kanalizáciu, kde potrebujete línie a presné sklony. S týmto prístrojom je pokládka nielen presná, ale aj omnoho rýchlejšia.


PIPER je konštruovaný s robustným hliníkovým obalom do mokrého prostredia, pracuje intenzívne aj v tých najťažších pracovných podmienkach – úplná vodotesnosť. Podstatne zvýši produktivitu, presnosť pri kladení rúr a zníži časové prestoje.

Technické parametre :

  • Samourovnávací rozsah -15 % - +30 %
  • Automatické sklony -10 % - +25 %
  • Pracovný rozsah 200m
  • Laserová dióda 635nm (červený) 4,75 mW
  • Bočný rozsah – línia 6m / 30m
  • Napájanie Lithium-Ionová batéria
  • Životnosť batérie 40 hod.
  • Nabíjanie 4 hod.
  • Rozmery : priemer - 96 mm, dĺžka – 267mm
  • Hmotnosť len 2kg
  • Funkcia ALIGNMASTER TM (Automatické vyhľadávanie terča – len PIPER 200)
  • IPX8 – 100% vodotesnosť – plnenie dusíkom
  • Autorizovaný servis v Bratislave
Piper-tlačidlá

Prehľadný a veľký displej

Veľký displej zobrazuje všetky potrebné informácie: hodnotu sklonu, smer lúča, stav batérií. Pomocou intuitívnych tlačidiel dokážete obsluhovať prístroj veľmi rýchlo bez zložitého zaškoľovania obsluhy.

PIPER-pouzitie

Najmenší na svete - práca s potrubím už od priemeru 100 mm

Prístroj bol skonštruovaný tak, aby ste s ním mohli pracovať aj v tých najmenších potrubiach. Pri práci vo veľkých potrubiach stačí jednoducho vymeniť montovateľné nožičky (obr.vpravo – profil v potrubí) za dlhšie.

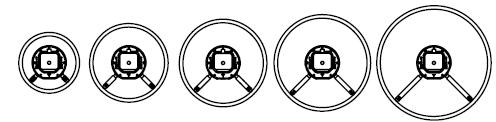

rôzne potrubia

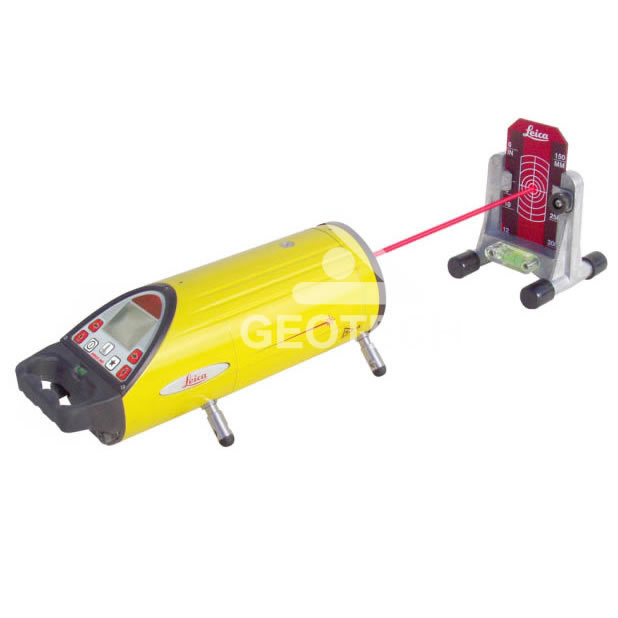

PIPER-s tercom

Jednoduchá práca s vyhľadávaním terča

S funkciou ALIGNMASTER TM pokračujete v práci na druhý deň tam, kde ste predchádzajúci deň prestali. Laserový lúč preskenuje koniec potrubia a sám si nájde stred terčíka.

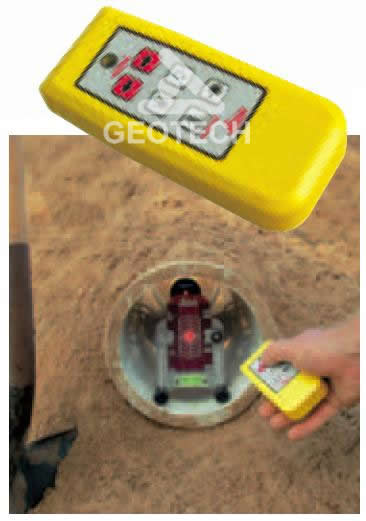

PIPER-s dialkovym


Jednomužná obsluha

Pokiaľ s klasickými nivelačnými prístrojmi musia pracovať pri pokládke potrubí vždy dvaja pracovníci, s PIPEROM pracuje len jeden. Diaľkovým ovládaním dokáže ovládať aj prístroj uložený v šachte, alebo na druhom konci potrubia.



APLIKÁCIE


PIPER-pouzitie

Pokládka potrubí

Pokládka potrubí je ten najcharakteristickejší príklad použitia kanálových laserov. Prístroj položíte na jeden koniec potrubia a na druhom konci upravujete výšku lôžka prisýpaním alebo uberaním podľa toho, ako sa pohybuje laserový lúč na terči. Prístroj je možné položiť aj na špeciálnu polohovaciu trojnožku (obr.vpravo) a jemne dolaďovať, ak sa potrubie nachádza vyššie nad terénom.


PIPER-s postrubim

PIPER-pouzitie


Ďalekohľad a statív

Spolu s optickým ďalekohľadom je možné pracovať s prístrojom aj na povrchu.

PIPER-pouzitie


Osádzanie prvého potrubia od šachty

Umiestnenie v šachte je ďalší zo spôsobov využitia prístroja – pokiaľ sa kladie prvé potrubie a sklon a smer medzi šachtami je rovnaký, je lepšie položiť a nastaviť prístroj do šachty a nie do potrubia. Stabilné dno šachty zabezpečí nezmenenú presnosť a smer počas celej doby merania.




PIPER-komplet


Predmet dodávky

Prístroj sa dodáva v odolnom plastovom kufríku, do ktorého vložíte aj všetko ostatné príslušenstvo, ktoré si ku prístroju zakúpite.




PIPER 100/200

Laserová dióda

635 nm (červená)

Výkon lasera

4.75 mW maximum

Pracovný rozsah

200 m

Rozsah sklonov

-10 % to +25%

Samourovnávací rozsah

-15 % to +30%

Horizontálny rozsah

6 m at 30 m

Automatické vyhľadávanie AlignmasterTM

len PIPER 200

Batérie*

Lithium-Ion, 7.4 V/3.8 Ah

Životnosť/Nabíjanie

40 h/4 h

Operačná teplota

-20° to +50° C

Rozmery (priemer x dĺžka)

96 mm x 267 mm

Hmotnosť

2 kg

Konštrukcia

Hliník

Odolnosť

IPX8

Diaľkové ovládanie

Vpred do 150 m, vzad do 10 m
