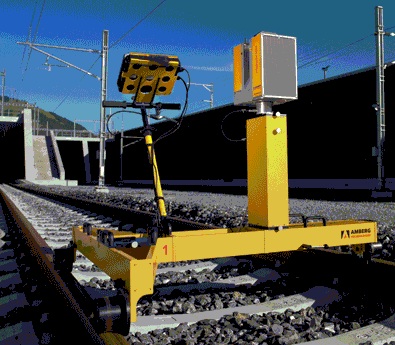

GRP 5000

Univerzálne riešenie využívajúce laserové skenovanie

GRP 5000 je výkonné systémové riešenie pre komplexné zameranie trate, vytvorenie dokumentácie a vyhodnotenie dosiahnutých výsledkov. Je zároveň riešením, ktoré ponúka meračovi detailné vizuálne informácie využiteľné pri kontrolách stavu konštrukcie železničných tunelov a na rýchle vytváranie prejazdových profilov.

Systém GRP 5000 definuje nové štandardy pre

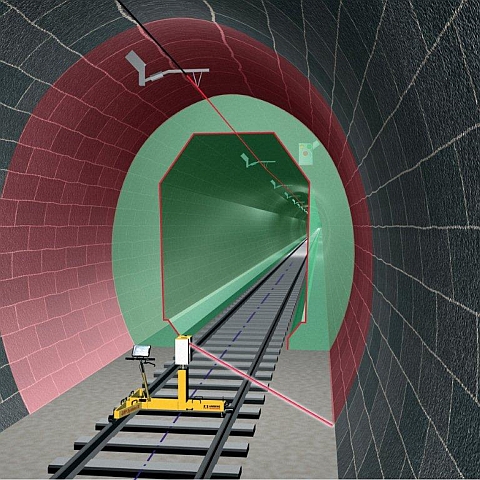

Kompletné zameranie trasy a objektov popri nej za účelom kontroly prejazdového profilu resp. návrhu nových stavebných objektov.
Meranie za účelom návrhu a kontroly stavu konštrukcií

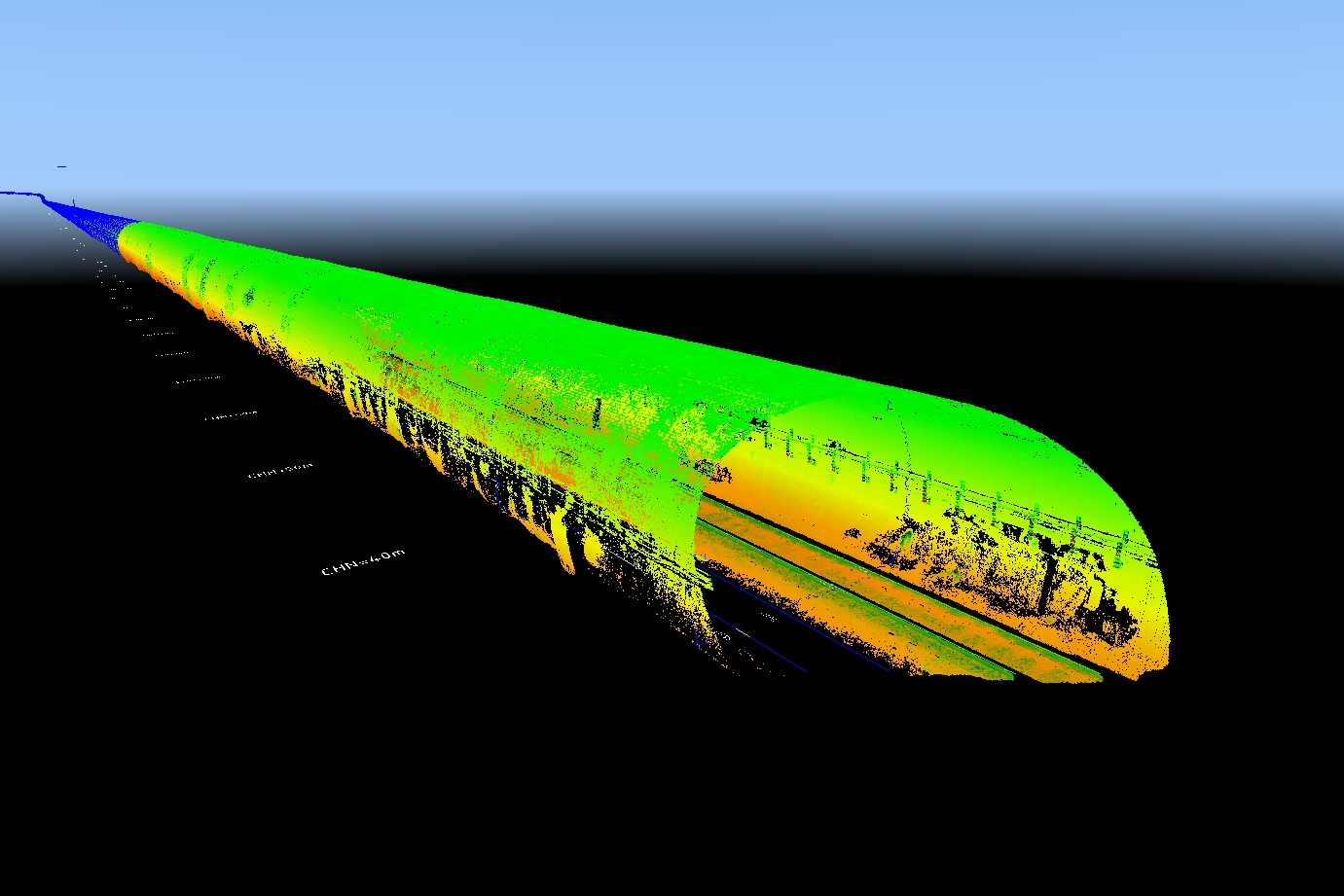

Vyhotovenie dokumentácie tunelových konštrukcií

Hlavné charakteristiky systému GRP 5000

Vysoko rýchlostné kinematické meranie pomocou výkonného skenera, ktorý umožňuje zameranie viac ako 500 000 bodov/s.

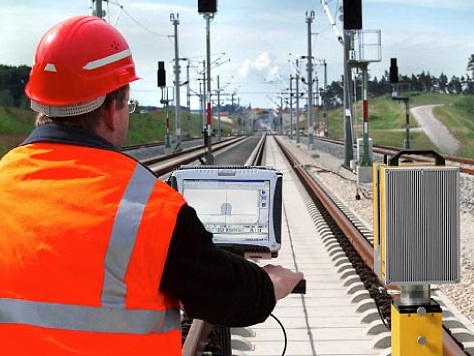

Automatický zber a spracovanie údajov o polohe trate a objektov nachádzajúcich sa v jej blízkosti.
Meračský systém pozostávajúci z viacerých modulov, čo umožňuje flexibilnú prevádzku
Neobmedzená kompatibilita systému v elektromagnetickom prostredí – použitie plastových kolies na pohyb meračského systému
Hardvér systému plne rozšíriteľný aj na iné meračské úlohy a projekty na železnici

Technické špecifikácie systému GRP 5000 pre Amberg Clearance Basic

Konfigurácia systému
Rozchod (mm)	1000,1067,1435, 1520/24, 1600, 1668/76
Jednotka merajúca profil	Amberg Profiler 5002/5003
Kompatibilné	Leica HDS6000/6100/6200
Profiler 5002/5003
Typ skenera	infračervený, fázový
Dosah (interval ambiguit)	79m
Výkon senzora
Meranie profilov (Bočné odsadenie a výška od osi trate)
Meranie rýchlosť merania - pixely/sekunda	500 000 b/s
Max.rýchlosť rotácie - (rotácia/sekunda)	Profiler 5002 – 100 otáćok/s, Profiler 5003 - 50 otáčok/s
Meranie geometrie trate (poloha, rozchod, prevýšenie)
Meranie kinematické - frekvencia dát	TPS: 7Hz, GNSS:10Hz
Presnosť systému
Súradnice trate *) - GRP s totálnou stanicou	± 5 mm
Rozchod	± 0.3 mm
Prevýšenie	± 1.0 mm
Presnosť profilu - vzhľadom na os trate - na vzdialenosť 5m	± 10 mm
Presnosť bodov objektu *) - GRP s totálnou stanicou	± 1.5 cm
*) Štandardná presnosť v projekte. Závisi napr.: od poveternostných podmienok, kvality kontrolných bodov, polohy senzora a podmienok projektu.
Meranie polohy
Totálne stanice Leica - motorizovaná, ATR - rádio modem	TS15, TS30, TPS1200, TPS2000
Leica GPS	GPS1200, GS15
Štandardný meračský výkon
Aplikácia	Meranie prejazdového profilu	Variant štúdie
Časť projektu, dĺžka	1000m	1000m
Požadovaná hustota bodov	10x10mm	20x20mm
Meranie
Štand.rýchlosť merania ) GRP s totálnou stanicou *) GRP s GPS	3.0 km/h	1.0 km/h ) 3.0km/h *)
Blokovanie trate	20 min	60 min ) 20 min *)
Analýzy
Pracovný čas	1.5h / 6h	1.5h / 6h
Výsledok	2D mapa prejazdového profilu, rezy	3D súradnice mračna bodov, 3D súradnice osi trate, rezy
Napájanie
GRP Systém	GBC5000 batéria, nabíjateľná
Výdrž batérie °)	> 5h
Napájanie v ovládacom notebooku	Panasonic Li-Ion batéria, nabíjateľná
Výdrž batérie °)	> 4h
°) Závisí od podmienok počas merania
Vlastnosti prostredia
Svetelné podmienky	Od tmy až po denné svetlo
Pracovný teplotný rozsah	od - 10° do +45°C
Vlhkosť	Nekondenzujúca vlhkosť
Váha systému
GRP 5000	56kg, vrátane batérie a notebooku
